Sienas konsolceltņi
Pie sienas stiprināmi konsolceltņi, kas neaizņem grīdas platību, ar kravnesību 50–2000 kg un izlices garumu līdz 8 m atsevišķu darba vietu apkalpošanai.
Alumīnija sienas konsolceltnis (AZDS), 63–2000 kg, 2–8 m
No1.536,00 EUR
Sienas konsolceltnis (ZDS), 125–2000 kg, 2–8 m
No682,00 EUR
Šarnīrveida sienas konsolceltnis (ZZD), 125–500 kg, 2–5 m
No2.129,00 EUR
Kā izvēlēties
Kam tas paredzēts
- Pie sienas vai kolonnas ar skrūvēm piestiprināts pagriežams celtnis, kas ietaupa grīdas platību.
- Darba vietām gar sienu un mašīnu apkalpošanai.
Kas jāpārbauda pirms izvēles
- Sienas/kolonnas izturība pret lieces momentu
- Izlice un pagrieziena diapazons (parasti 180°)
- Kravnesība kopā ar telferi
Nav piemērots
- Brīvi stāvošām pozīcijām hallē — izmantojiet kolonnas konsolceltni
Ko mēs jums jautāsim pirms modeļa ieteikšanas
Sienas konsolceltnis Projekta izstrādājums — pirms pasūtījuma veikšanas galīgo konfigurāciju apstiprina mūsu tehniskā komanda.
- Kravas svars kopā ar telferi, ratiņiem un palīgierīcēm; smagākā paceļamā krava? Celtņa kravnesībai jāietver telfera, ratiņu un kravas kopējais svars. Neizvēlieties izmēru, pamatojoties tikai uz WLL.
- Laidums, montāžas augstums, nepieciešamais āķa augstums, pagriešanas leņķis (parasti 180°)? Darba zonas ģeometrija.
- Siena vai kolonna: materiāls, ģeometrija, stiegrojums, esošās instalācijas? Vai konstrukcija spēj izturēt lieces momentu? Nedrīkst pieņemt, ka sienas/kolonnas nestspēja ir pietiekama.
- Nepieciešamais āķa augstums un halles augstums / šķēršļi (gaismekļi, caurules, durvis, sprinkleri)? Āķa augstums = brīvais augstums − celtnis − ratiņi − telfera konstrukcijas augstums − āķis.
- Ciklu skaits stundā, darba stundas dienā; manuāla vai motorizēta pagriešana / pārvietošana? Smagas vai bieži pārvietojamas kravas ir grūti pagriezt ar rokām; darba režīms nosaka telfera klasi.
Biežāk pieļautās kļūdas, no kurām jāizvairās
- Sienas/kolonnas nestspēju nedrīkst pieņemt bez pārbaudes — nepieciešama nesošās konstrukcijas un reakcijas spēku konstruktīvā pārbaude.
Ieteicams iepriekš sagatavot: Sienas/kolonnas fotoattēli un mērījumi · Halles rasējums · Kravas masa/izmēri · Darba zona
Šarnīrveida sienas konsolceltnis Projekta izstrādājums — pirms pasūtījuma veikšanas galīgo konfigurāciju apstiprina mūsu tehniskā komanda.
- Kravas svars, ieskaitot telferi, ratiņus un palīgierīces; smagākā paceļamā krava? Celtņa kravnesībai jāietver telferis + ratiņi + krava. Neizvēlieties izmēru tikai pēc WLL.
- Kopējais izlices garums, segmentu garumi, darba zona, montāžas augstums, pārvietošanās trajektorija ap šķēršļiem?
- Sienas/kolonnas konstrukcijas dati? Lieces moments uz sienu.
- Nepieciešamais āķa augstums un halles augstums / šķēršļi (gaismekļi, caurules, durvis, sprinkleri)? Āķa augstums = brīvais augstums − celtnis − ratiņi − telfera konstrukcijas augstums − āķis.
- Ciklu skaits stundā, darba stundas dienā; manuāla vai motorizēta pagriešana / pārvietošana? Smagas vai bieži pārvietojamas kravas ir grūti pagriezt ar rokām; darba režīms nosaka telfera klasi.
Biežāk pieļautās kļūdas, no kurām jāizvairās
- Papildus sienas statikas pārbaudei pārbaudiet šarnīru sadursmju risku un zonas, kurās krava var atsisties pret iekārtu vai sienu.
Ieteicams iepriekš sagatavot: Plāns un sānskats · Balsta fotoattēli · Šķēršļu augstumi · Masa/smaguma centrs
Spoles / šļūtenes / kabeļa konsoltipa turētājs (sienas vai kolonnas) Standarta izvēle — iepriekš norādītie parametri ir pietiekami, lai izvēlētos piemēroto modeli.
- Spoles / aprīkojuma masa; nepieciešamais izlices garums; kolonnas vai sienas versija; montāžas augstums; darba zona? Paredzēts spoles/šļūtenes, nevis paceļamas kravas masai.
Biežāk pieļautās kļūdas, no kurām jāizvairās
- Neuzskatiet to par kravas celšanai paredzētu celtni; pārbaudiet deklarēto lietojumu un pieļaujamos spēkus.
Ieteicams iepriekš sagatavot: Spoles masa/izmēri · Uzstādīšanas vietas fotoattēls · Nepieciešamais sniegums · Izvietojuma maršruts
Kā izvēlēties sienas konsolceltni

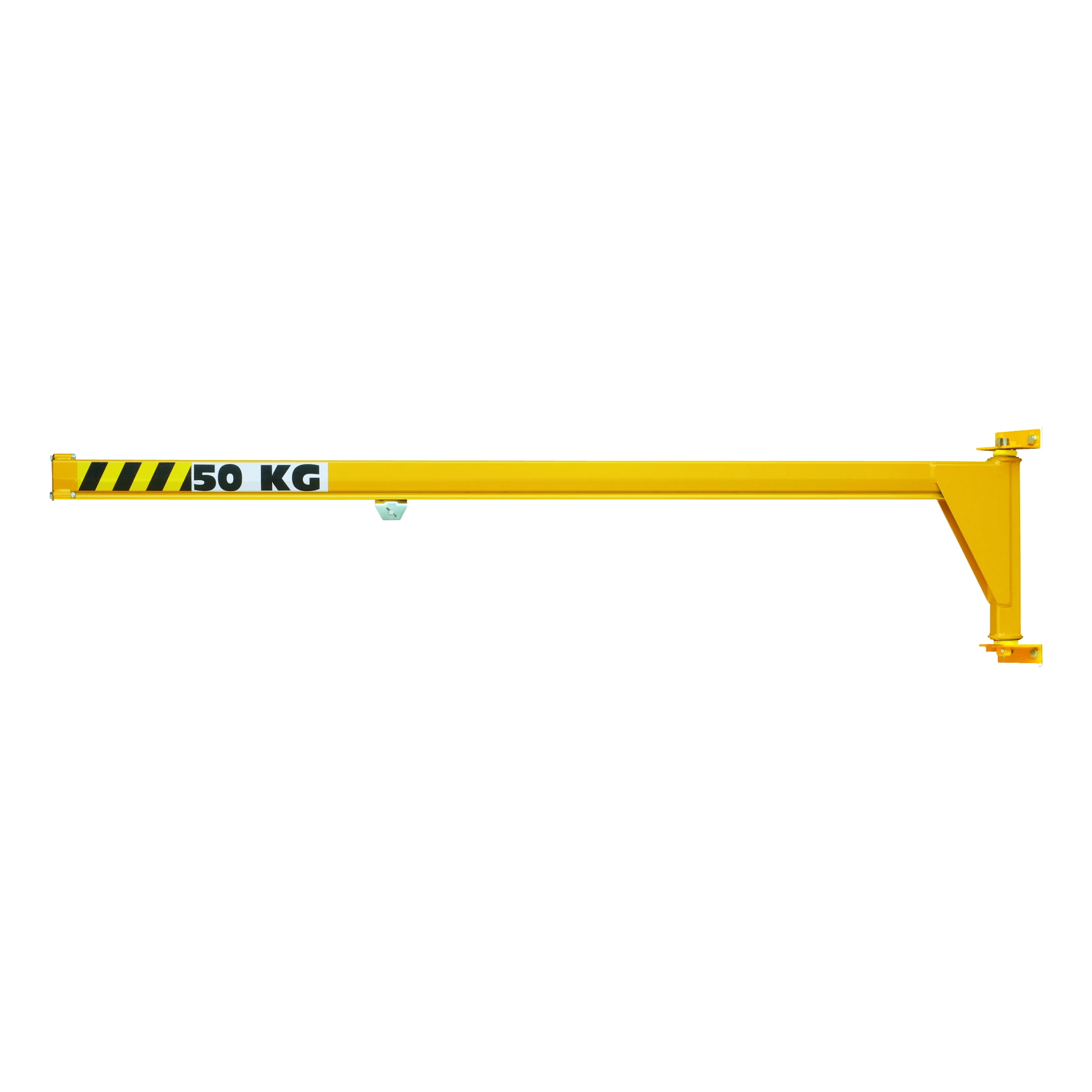

Pie sienas stiprināms konsolceltnis apkalpo darba vietu, neaizņemot grīdas platību: kronšteinu pieskrūvē pie nesošās sienas vai ēkas kolonnas, un izlice pagriežas aptuveni 180° virs darba zonas. Izvēli nosaka kravnesība, izlices garums un slodze, ko spēj uzņemt sienas konstrukcija. Standarta klāstā ietilpst celtņi ar kravnesību no 50 līdz 2000 kg un izlices garumu 2–8 m: standarta modelis ZDS, ZDSK, kas tiek piegādāts ar ratiņiem, un samazināta konstrukcijas augstuma NZD ar kravnesību līdz 4000 kg, kas piemērots cehiem ar ierobežotu brīvo augstumu.

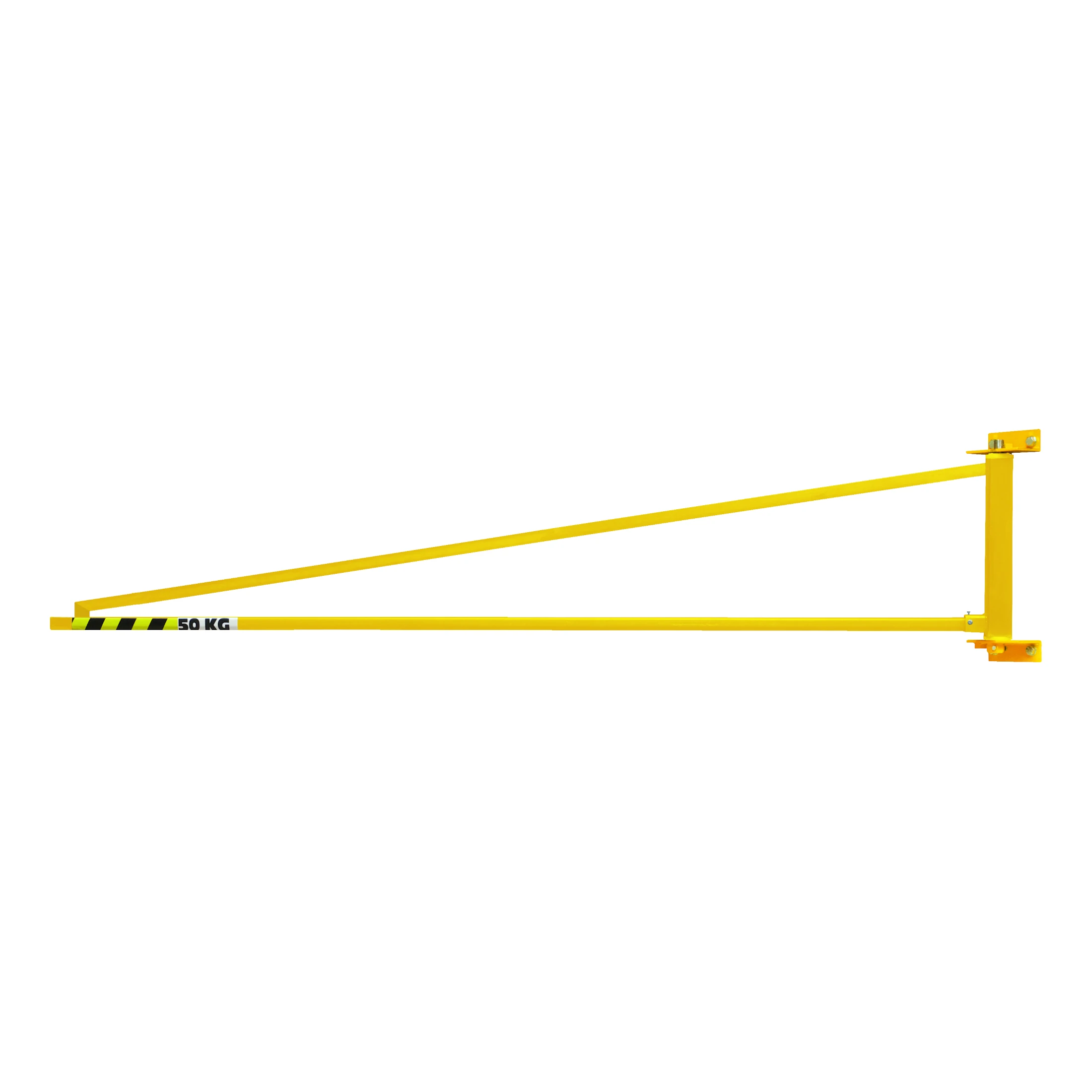

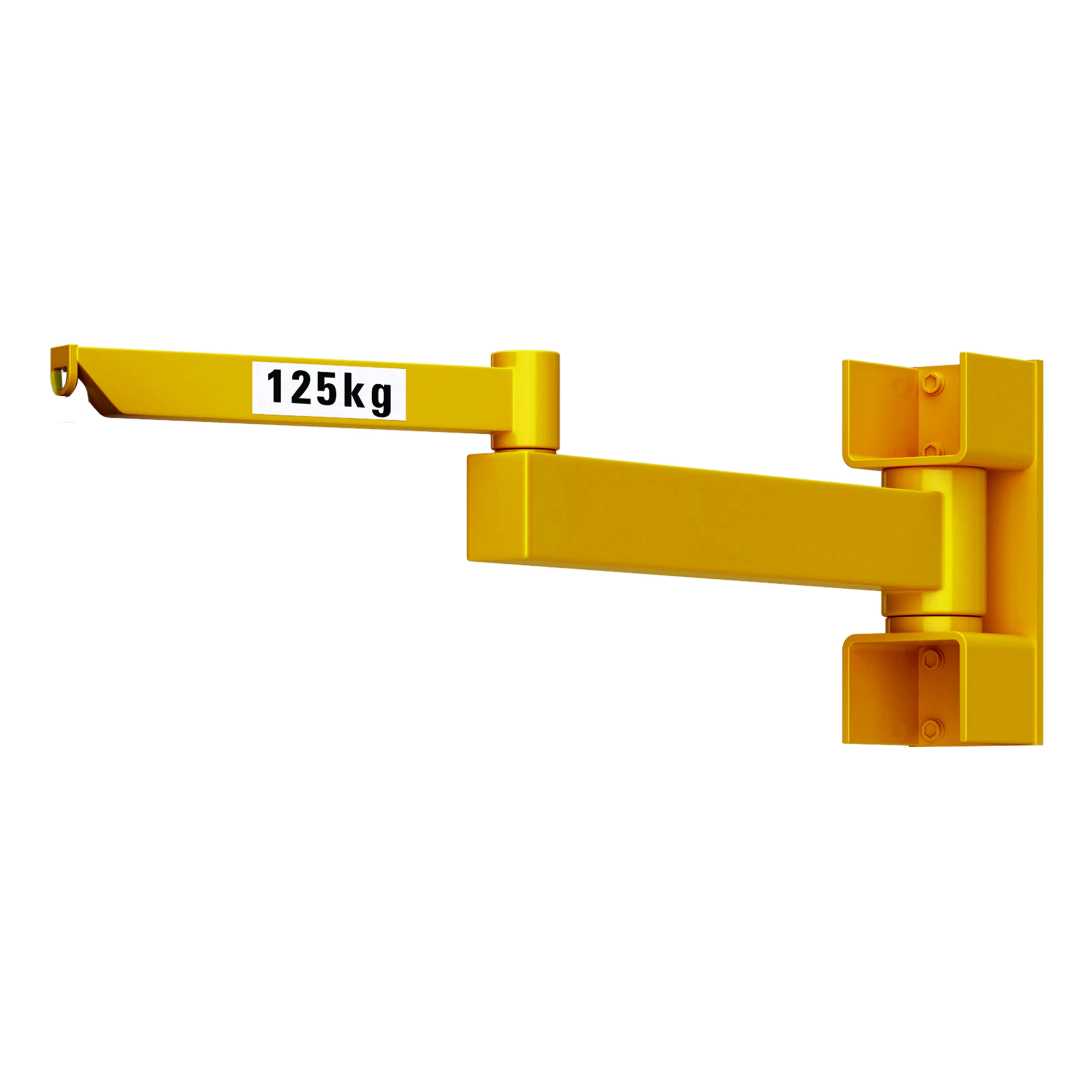

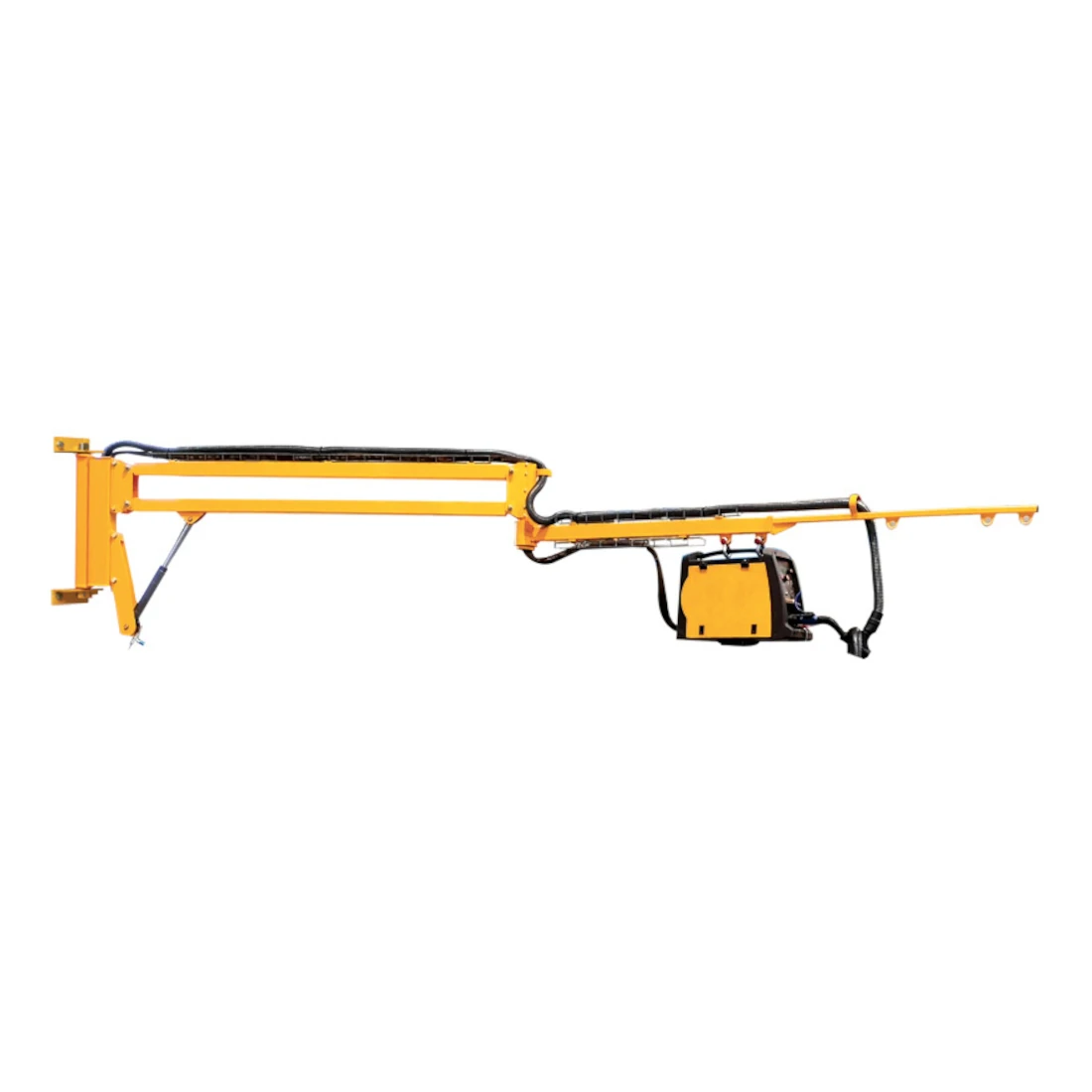

Alumīnija AZDS vieglā izlice atvieglo manuālu pagriešanu, vienlaikus nodrošinot kravnesību līdz 2000 kg. Darbam ap šķēršļiem šarnīrveida modeļi — ZZD un pašnesošais SZZD — ļauj nogādāt āķi aiz iekārtām un caur ailēm. Vieglām darba vietām paredzēts LZDS (50–100 kg), savukārt kabeļu vai šļūteņu pārvietošanai piemērotas ZDAP spoļu turētāja versijas.
Tāpat kā jebkuru konsolceltni, arī sienas celtni nokomplektē ar telferi — parasti ar elektrisko ķēdes telferi uz stumjamiem vai motorizētiem ratiņiem vai ar rokas ķēdes telferi neregulāriem celšanas darbiem. Ja darba vietā nav piemērotas sienas vai kolonnas, alternatīva ir pie grīdas stiprināms kolonnas konsolceltnis. Sazinieties ar mums, norādot kravas svaru un nepieciešamo sniedzamību un pievienojot stiprinājuma vietas fotoattēlu vai skici, un mēs pārbaudīsim slodzes uz sienu un nokomplektēsim visu darba vietas aprīkojumu.
Biežāk uzdotie jautājumi
Kādu kravnesību un sniedzamību nodrošina sienas konsolceltņi?
Standarta klāsts aptver kravnesību no 50 līdz 2000 kg un konsoles garumu no 2 līdz 8 m; zemā profila NZD sērijas kravnesība sasniedz 4000 kg. Izvēlieties kravnesību atbilstoši smagākajai pārvietojamajai kravai, bet konsoles garumu — atbilstoši tālākajam punktam gar sienu, kas jāsasniedz āķim.
Kāda slodze jāiztur montāžas sienai vai kolonnai?
Kronšteins rada ievērojamu slodzi uz konstrukciju (izraušanas spēku augšējā stiprinājuma punktā un spiedes spēku apakšējā stiprinājuma punktā), kas palielinās līdz ar kravnesību un konsoles garumu. Katra modeļa un konfigurācijas vērtības ir norādītas tā dokumentācijā, un pirms uzstādīšanas jāveic sienas vai kolonnas konstrukcijas nestspējas pārbaude. Nosūtiet mums montāžas vietas fotoattēlu vai rasējumu, un mēs kopā ar jums pārbaudīsim tās piemērotību.
Sienas konsolceltnis vai kolonnas konsolceltnis — kuru izvēlēties?
Ja darba vietā ir pieejama nesoša siena vai ēkas kolonna, sienas konsolceltnis parasti ir ekonomiskāks risinājums un ļauj saglabāt grīdu pilnīgi brīvu. Ja piemērotas konstrukcijas nav vai celtnim jāpagriežas vairāk nekā par ~180°, izvēlieties pie grīdas stiprināmu kolonnas konsolceltni.
Kuru telferi uzstādīt uz sienas konsolceltņa?
Parasti izmanto celtņa nominālajai kravnesībai atbilstošu elektrisko ķēdes telferi uz stumjamiem vai motorizētiem telfera ratiņiem; neregulārai lietošanai paredzētās darba vietās var izmantot rokas ķēdes telferi. Celtni, telferi un ratiņus var konfigurēt un piegādāt kopā kā vienu uzstādīšanai gatavu darba vietas iekārtu.
Cik ātri var piegādāt sienas konsolceltni?
Sienas konsolceltņi tiek izgatavoti pēc pasūtījuma jūsu izvēlētajā konfigurācijā (kravnesība, konsoles garums, telferis un telfera ratiņi). Pieprasiet cenas piedāvājumu produkta lapā, un mēs apstiprināsim aktuālo izgatavošanas termiņu, piegādes izmaksas un uzstādīšanas iespējas jūsu atrašanās vietā.
