Kolonnas konsolceltņi
Pie grīdas stiprināmi kolonnas konsolceltņi ar 270°–360° pagriezienu, kravnesību 50–2000 kg un izlices garumu līdz 8 m efektīvai kravu pārvietošanai darba vietās.
Kolonnas konsolceltnis (SDS), 270°, 150–2000 kg, 2–8 m
No1.377,00 EUR
Kolonnas konsolceltnis (NSD), 270°, 150–2000 kg, 2–7 m
No1.413,00 EUR
Šarnīrveida kolonnas konsolceltnis (ZSD), 125–500 kg, 2–5 m
No2.972,00 EUR
Kā izvēlēties
Kam tas paredzēts
- Uz grīdas uzstādīts pagriežams celtnis, kas apkalpo apļveida zonu pie darba vietas vai mašīnas.
- Mašīnu iekraušana/izkraušana, montāžas un metināšanas stacijas.
- Kravas automobiļu iekraušana noteiktā vietā.
Kas jāpārbauda pirms izvēles
- Kravnesība (telferis + krava) un izlice
- Pagrieziena diapazons (270° / 360°) un kolonnas augstums attiecībā pret halli
- Pamati: enkurskrūves dzelzsbetonā
- Telfera veids: rokas ķēdes telferis, elektriskais ķēdes telferis
Nav piemērots
- Vietām, kur grīda nevar uzņemt enkurojuma spēkus — apsveriet sienas konsolceltni
Ko mēs jums jautāsim pirms modeļa ieteikšanas
Kolonnas konsolceltnis Projekta izstrādājums — pirms pasūtījuma veikšanas galīgo konfigurāciju apstiprina mūsu tehniskā komanda.
- Kravas svars kopā ar telferi, ratiņiem un palīgierīcēm; smagākā paceļamā krava? Celtņa kravnesībai jāietver telfera, ratiņu un kravas kopējais svars. Neizvēlieties izmēru, pamatojoties tikai uz WLL.
- Konsoles sniegums (laidums) un tālākais sasniedzamais punkts? Nepieciešamais pagriešanas leņķis (180°/270°/360°)? Rādiuss nosaka sasniedzamo apli; tālākais punkts nosaka laidumu.
- Nepieciešamais āķa augstums un halles augstums / šķēršļi (gaismekļi, caurules, durvis, sprinkleri)? Āķa augstums = brīvais augstums − celtnis − ratiņi − telfera konstrukcijas augstums − āķis.
- Ciklu skaits stundā, darba stundu skaits dienā; manuāla vai motorizēta pagriešana / pārvietošana? Smagas vai bieži pārvietojamas kravas ir grūti pagriezt manuāli; darba režīms nosaka telfera klasi.
- Grīda: stiegrotā betona biezums un kvalitāte kolonnas atrašanās vietā? Vai iespējams pārbaudīt pamatus? Kolonna rada lielus apgāšanās momentus; enkurojumam jāatbilst konkrētā modeļa reakcijas spēkiem.
Biežāk pieļautās kļūdas, no kurām jāizvairās
- Pamatam un enkurojumam jāatbilst konkrētā modeļa reakcijas spēkiem — nekad neizvēlieties tikai pēc WLL.
- Brīvais augstums jāaprēķina, ņemot vērā celtni + telfera ratiņus + telferi + āķi.
Ieteicams iepriekš sagatavot: Teritorijas skice/plāns ar kolonnas novietojumu · Kravas masa, izmēri, smaguma centrs · Tālākais sasniedzamais punkts · Nepieciešamais āķa augstums · Grīdas fotoattēli · Spriegums · Darba cikla apraksts
Šarnīrveida kolonnas konsolceltnis Projekta izstrādājums — pirms pasūtījuma veikšanas galīgo konfigurāciju apstiprina mūsu tehniskā komanda.
- Kravas svars kopā ar telferi, ratiņiem un palīgierīcēm; smagākā paceļamā krava? Celtņa kravnesībai jāietver telfera, ratiņu un kravas kopējais svars. Neizvēlieties izmēru, pamatojoties tikai uz WLL.
- Abu konsoļu kopējais sniegums un garums; darba zona; vai kravai jāsasniedz vieta aiz iekārtas vai šķēršļa? Maksimālais ģeometriskais sniegums nenozīmē, ka sasniedzams ikviens punkts; abām konsolēm un kravas pārvietošanas trajektorijai jābūt bez sadursmēm.
- Nepieciešamais āķa augstums un halles augstums / šķēršļi (gaismekļi, caurules, durvis, sprinkleri)? Āķa augstums = brīvais augstums − celtnis − ratiņi − telfera konstrukcijas augstums − āķis.
- Ciklu skaits stundā, darba stundu skaits dienā; manuāla vai motorizēta pagriešana / pārvietošana? Smagas vai bieži pārvietojamas kravas ir grūti pagriezt manuāli; darba režīms nosaka telfera klasi.
- Pamatu / grīdas dati kolonnas atrašanās vietā? Tādi paši apgāšanās momenti kā kolonnas konsolceltnim.
Biežāk pieļautās kļūdas, no kurām jāizvairās
- Pārbaudiet abu izliču un kravas pārvietošanas trajektorijas sadursmju risku; ģeometriskais sniegums ≠ katra punkta faktiskā sasniedzamība.
Ieteicams iepriekš sagatavot: Plāns ar kolonnas, iekārtu un mērķa punktu novietojumu · Šķēršļu augstumi · Masa un smaguma centrs
Spoles / šļūtenes / kabeļa konsoltipa turētājs (sienas vai kolonnas) Standarta izvēle — iepriekš norādītie parametri ir pietiekami, lai izvēlētos piemēroto modeli.
- Spoles / aprīkojuma masa; nepieciešamais izlices garums; kolonnas vai sienas versija; montāžas augstums; darba zona? Paredzēts spoles/šļūtenes, nevis paceļamas kravas masai.
Biežāk pieļautās kļūdas, no kurām jāizvairās
- Neuzskatiet to par kravas celšanai paredzētu celtni; pārbaudiet deklarēto lietojumu un pieļaujamos spēkus.
Ieteicams iepriekš sagatavot: Spoles masa/izmēri · Uzstādīšanas vietas fotoattēls · Nepieciešamais sniegums · Izvietojuma maršruts
Kā izvēlēties kolonnas konsolceltni
Kolonnas konsolceltnis pārvērš atsevišķu darba vietu par apkalpotu celšanas zonu: kolonna tiek noenkurota pie grīdas, izlice pagriežas virs darba zonas, un pa to pārvietojas telferis. Izvēli nosaka kravnesība, izlices garums (sniedzamība), pagrieziena diapazons un zem griestiem pieejamais augstums. Mūsu pamatklāsts ietver celtņus ar kravnesību no 50 līdz 2000 kg un izlices garumu 2–8 m: standarta risinājumu SDS 270°, samazināta konstrukcijas augstuma NSD cehiem, kuros svarīgs katrs brīvā augstuma centimetrs, un SDSK, kas tiek piegādāts ar ratiņiem un ir gatavs tūlītējai lietošanai.

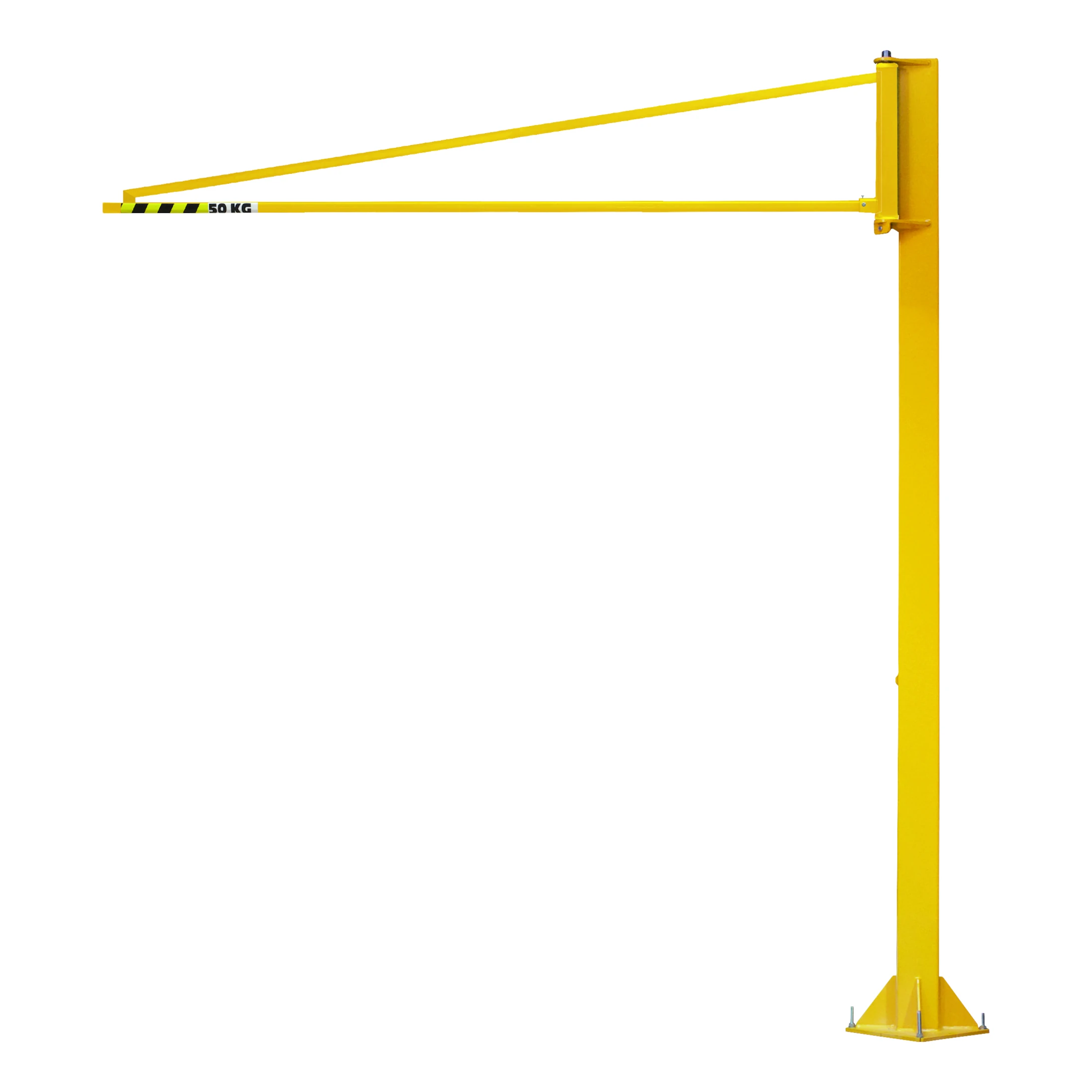

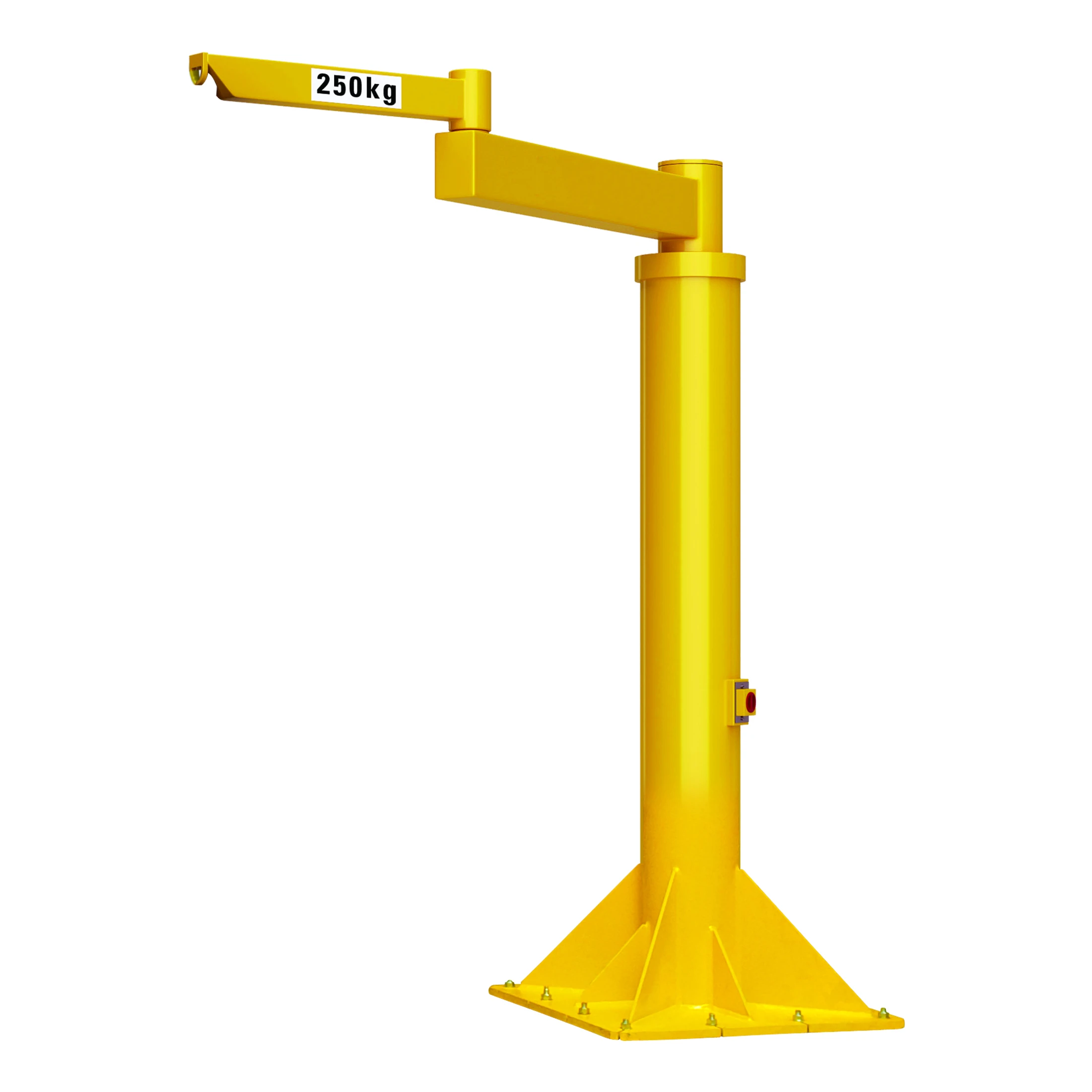

Ja būtisks ir konstrukcijas pašsvars, alumīnija ASDS apvieno vieglu izlici ar kravnesību līdz 2000 kg un ievērojami atvieglo manuālu pagriešanu. Darbam ap šķēršļiem šarnīrveida modeļi — ZSD un pašnesošais ZSD-S — ļauj pārvietot kravu aiz iekārtām un caur durvju ailēm, kur stingra izlice nevar piekļūt. Vieglas montāžas darba vietām paredzēts LSDS instrumentu turētāja celtnis (50–100 kg), savukārt pilnam 360° pārklājumam ir pieejams RSD pilna pagrieziena celtnis ar kravnesību līdz 10 000 kg.
Konsolceltni nokomplektē ar telferi: vairumam darba vietu piemērots celtņa kravnesībai atbilstošs elektriskais ķēdes telferis, savukārt darba vietās ar nelielu izmantošanas intensitāti var lietot rokas ķēdes telferi. Ja darba vietā celtni nevar stiprināt pie grīdas, izvēlieties sienas konsolceltni. Neesat pārliecināti par pamatiem vai nepieciešamo sniedzamību? Sazinieties ar mums, norādot kravas svaru, nepieciešamo sniedzamību un informāciju par grīdu, un mēs kopīgi piemeklēsim celtni, telferi un stiprinājuma risinājumu.
Biežāk uzdotie jautājumi
Kādu kravnesību un sniedzamību nodrošina kolonnas konsolceltņi?
Standarta klāsts atkarībā no modeļa aptver kravnesību no 50 līdz 2000 kg un konsoles garumu no 2 līdz 8 m. Lielākām slodzēm paredzētās pilna pagrieziena RSD sērijas kravnesība sasniedz 10 000 kg. Parasti kravnesību izvēlas atbilstoši smagākajai pārvietojamajai kravai, bet konsoles garumu — atbilstoši tālākajam punktam, kas jāsasniedz āķim.
Kādi pamati ir nepieciešami kolonnas konsolceltnim?
Kolonnu nostiprina pie dzelzsbetona pamata vai pietiekami biezas un kvalitatīvas esošās grīdas plātnes; nepieciešamie izmēri ir atkarīgi no celtņa kravnesības un konsoles garuma un ir norādīti katra modeļa dokumentācijā. Pašnesošie šarnīrveida modeļi (ZSD-S) ir paredzēti darbam uz atbilstošām rūpnieciskajām grīdām bez īpaša pamata. Nosūtiet mums informāciju par savu grīdu, un mēs apstiprināsim jūsu konfigurācijai piemēroto enkurojumu.
Kāda ir atšķirība starp 270° un 360° pagriezienu?
Standarta kolonnas konsolceltņu pagrieziena leņķis ir 270°, kas aptver tipisku darba zonu un ļauj celtni uzstādīt tuvu sienai vai iekārtai. Ja celtnis ir brīvi novietots telpā un tam jāapkalpo visa zona ap kolonnu, izvēlieties pilna pagrieziena RSD sēriju ar 360° pagriezienu.
Kuru telferi uzstādīt uz konsolceltņa?
Vairumā darba vietu celtnis tiek aprīkots ar tā nominālajai kravnesībai atbilstošu elektrisko ķēdes telferi uz stumjamiem vai motorizētiem telfera ratiņiem. Nelielas noslodzes darba vietās var izmantot rokas ķēdes telferi. Telferi un ratiņus var konfigurēt un piegādāt kopā ar celtni, lai darba vieta būtu gatava ekspluatācijai.
Kad šarnīrveida konsolceltnis ir piemērotākā izvēle?
Ja krava jāpārvieto ap šķēršļiem — aiz iekārtu rāmjiem, caur durvju ailēm vai zem starpstāviem — divposmu šarnīrveida konsole (ZSD, ZSD-S) ļauj pārvietot kravu pa trajektorijām, kas nav sasniedzamas ar stingru konsoli. Šarnīrveida modeļu kravnesības diapazons ir 50–1000 kg, un tos ir vieglāk pagriezt manuāli arī kolonnas tuvumā.
Cik ātri var piegādāt kolonnas konsolceltni?
Konsolceltņi tiek izgatavoti pēc pasūtījuma jūsu izvēlētajā konfigurācijā (kravnesība, konsoles garums, augstums, telferis un ratiņi). Pieprasiet piedāvājumu produkta lapā, un mēs apstiprināsim aktuālo izgatavošanas termiņu, piegādes izmaksas un jūsu atrašanās vietā pieejamās uzstādīšanas iespējas.
